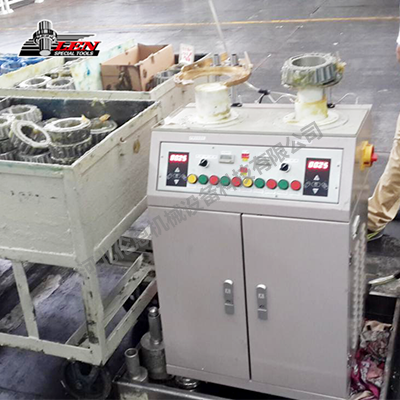

軸承加熱器的常用結構組成

軸承加熱器廠家采用移動式的結構，具有體積小、重量輕、移動方便、現場施工靈活的優點。軸承加熱器的基本工作原理是采用三相橋式全控整流電路，將三相工頻交流電整流為直流電，經電抗器平波，成為恒定的直流電源，再經晶閘管組成單相逆變橋，把直流電逆變成一定頻率的單相中頻交流電。

軸承加熱器由整流電路、濾波電路、單相橋式逆變電路、負載電路四部分組成。主機包括感應加熱部分、軛鐵升降部分、控制部分。在加熱前后要放置、取回被加熱零件，此部分要求操作起來簡單方便，但對精度無要求，所以在設計軛鐵升降旋轉部分時，以簡單的結構形式達到加熱前后對被加熱零件的取放。

因為直接用手撥動軛鐵不安全，所以設計了手輪。對工件加熱既可采取溫度或時間自動控制方式，也能進行手動控制，加工完成后自動對工件進行退磁操作。該軸承加熱器的加熱溫度為 300℃。

選擇溫度控制時，在控制面板上手動設定工件加熱需達到的溫度，加熱開始后，溫度傳感器把所測得的溫度轉換成模擬信號，經A/D 轉換成數字信號，經單片機處理，顯示當前溫度值。

當所得的值比設定值低時，繼續加熱，當所得值比設定值高時，則斷電停止加熱。選擇時間控制時，在控制面板上設定所需加熱的時間，加熱開始時，計時器計時，顯示當前加熱時間，到設定是時間定時器提出中斷請求，從而停止加熱。若加熱完成，語音提示工作人員。
